1-lasiset
mallit |
|
|
|
|
|
| |
M-Design
Argento 750 H
 |
|
M-Design

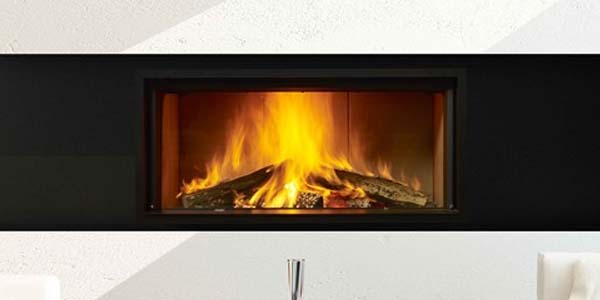

Argento 900 H
|
|
M-Design

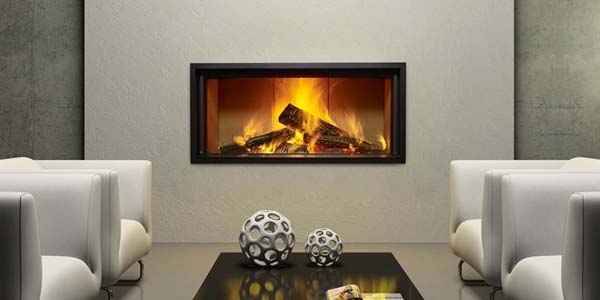

Argento 1050 H
|
|
| |
 |
|
 |
|
 |
|
| |
Sydämen korkeus 1287 mm + säätöjalat. Leveys 743 mm. Syvyys 556 mm.
Paino 240 kg. Teho 3-11 kW. Lämmitettävä tila n 225 m3. Hormiliitos D200
mm
päällä. Hyötysuhde 81%. Palokaasut 190°C
ja teho 9 kW kun käytetään puuta max 3,2 kg/h. Luukun mitat 645x477 mm. HUOM! Hissiluukku, jota nostetaan sivusta erillisellä
irrallisella kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 3900 Eur.
Mustilla teräsosilla +150 Eur.
Mustilla valurautaosilla +650 Eur.
Kiertoilmavaipalla +190 Eur.
|
|
Sydämen korkeus 1287 mm + säätöjalat. Leveys 893 mm. Syvyys 556 mm.
Paino 260 kg. Teho 3,5-13 kW. Lämmitettävä tila n 250 m3. Hormiliitos
D200 mm päällä. Hyötysuhde 81%. Palokaasut 190°C
ja teho 10 kW kun käytetään puuta max 3,5 kg/h. Luukun mitat 795x477 mm.
HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 4200 Eur.
Mustilla teräsosilla +150 Eur.
Mustilla valurautaosilla +650 Eur.
Kiertoilmavaipalla +190 Eur.
|
|
Sydämen korkeus 1287 mm + säätöjalat. Leveys 1043 mm. Syvyys 556 mm.
Paino 280 kg. Teho 4-14 kW. Lämmitettävä tila n 275 m3. Hormiliitos D200
mm
päällä. Hyötysuhde 81%. Palokaasut 195°C
ja teho 11 kW kun käytetään puuta max 3,7 kg/h. Luukun mitat 945x477 mm.
HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 4700 Eur.
Mustilla teräsosilla +150 Eur.
Mustilla valurautaosilla +750 Eur.
Kiertoilmavaipalla +250 Eur. |
|
| |
|
|
|
|
|
|
| |

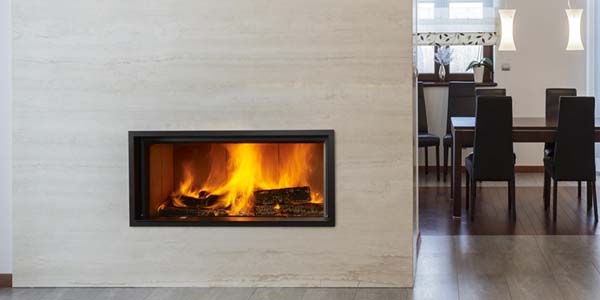

M-Design
Argento 1200 H
|
|
M-Design

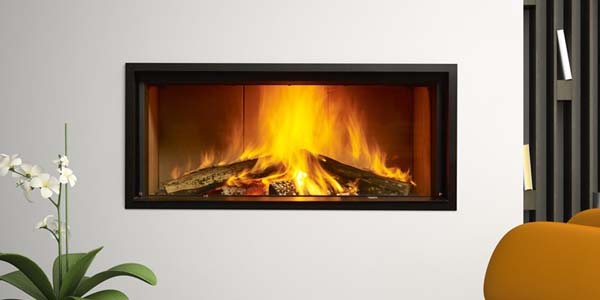

Argento 1350 H
|
|
M-Design

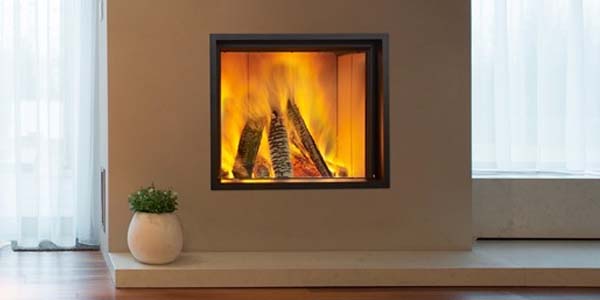

Argento 900 V
|
|
| |
 |
|
 |
|
 |
|
| |
Sydämen korkeus 1287 mm + säätöjalat. Leveys 1193 mm. Syvyys 556 mm.
Paino 300 kg. Teho 4-14 kW. Lämmitettävä tila n 300 m3. Hormiliitos D250
mm päällä. Hyötysuhde 81%. Palokaasut 195°C
ja teho 12 kW kun käytetään puuta max 3,9 kg/h. Luukun mitat 1095x477
mm. HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 5000 Eur.
Mustilla teräsosilla +150 Eur.
Mustilla valurautaosilla +800 Eur.
Kiertoilmavaipalla +250 Eur. |
|
Sydämen korkeus 1287 mm + säätöjalat. Leveys 1343 mm. Syvyys 556 mm.
Paino 320 kg. Teho 8-14 kW. Lämmitettävä tila n 350 m3. Hormiliitos D250
mm päällä. Hyötysuhde 76%. Palokaasut 195°C
ja teho 13 kW kun käytetään puuta max 4,1 kg/h. Luukun mitat 1245x477
mm. HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 5200 Eur.
Mustilla teräsosilla +150 Eur.
Mustilla valurautaosilla +900 Eur.
Kiertoilmavaipalla +250 Eur. |
|
Sydämen korkeus 1687 mm + säätöjalat. Leveys 893 mm. Syvyys 556 mm.
Paino 260 kg. Teho 3,5-13 kW. Lämmitettävä tila n 250 m3. Hormiliitos
D200 mm päällä. Hyötysuhde 81%. Palokaasut 190°C
ja teho 10 kW kun käytetään puuta max 3,5 kg/h. Luukun mitat 795x677 mm.
HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 4700 Eur.
Mustilla teräsosilla +100 Eur.
Mustilla valurautaosilla +1400 Eur.
Kiertoilmavaipalla +250 Eur. |
|
| |
|
|
|
|
|
|
| |

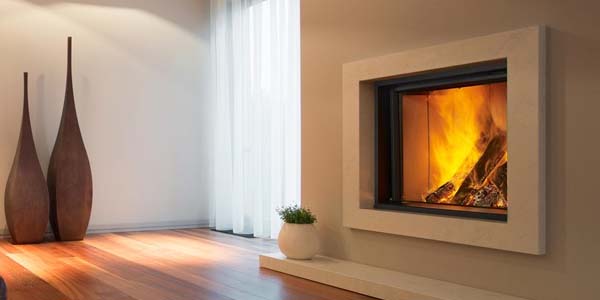

M-Design
Argento 1050 V
|
|
|
|
|
|
| |
 |
|
|
|
|
|
| |
Sydämen korkeus 1687 mm + säätöjalat. Leveys 1043 mm. Syvyys 556 mm.
Paino 280 kg. Teho 4-14 kW. Lämmitettävä tila n 275 m3. Hormiliitos D250
mm päällä. Hyötysuhde 81%. Palokaasut 195°C
ja teho 11 kW kun käytetään puuta max 3,7 kg/h. Luukun mitat 945x677 mm.
HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 5200 Eur.
Mustilla teräsosilla +100 Eur.
Mustilla valurautaosilla +1400 Eur.
Kiertoilmavaipalla +250 Eur. |
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
2-lasiset
läpipesät |
|
|
|
|
|
| |
M-Design

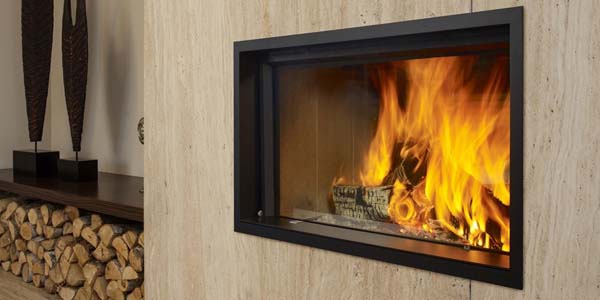

Argento 900 DH
|
|
M-Design
Argento 1050 DH
|
|
M-Design

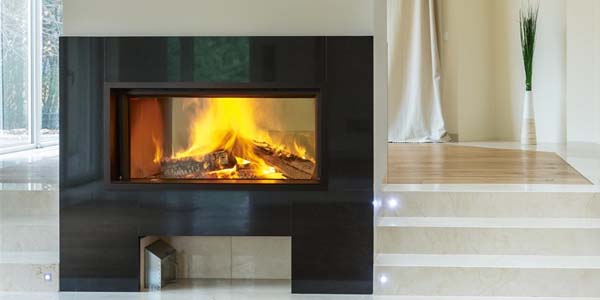

Argento 1200 DH
|
|
| |
 |
|
 |
|
|
|
| |
Sydämen korkeus 1287 mm + säätöjalat. Leveys 893 mm. Syvyys 614 mm.
Paino 310 kg. Teho 3,5-13 kW. Lämmitettävä tila n 250 m3. Hormiliitos
D250 mm päällä. Hyötysuhde 80%. Palokaasut 190°C
ja teho 10 kW kun käytetään puuta max 3,6 kg/h. Luukun mitat 795x477 mm.
HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 5300 Eur.
Mustilla teräsosilla +120 Eur.
Mustilla valurautaosilla +500 Eur.
Kiertoilmavaipalla +150 Eur. |
|
Sydämen korkeus 1287 mm + säätöjalat. Leveys 1036 mm. Syvyys 614 mm.
Paino 340 kg. Teho 4-14 kW. Lämmitettävä tila n 275 m3. Hormiliitos
D250 mm päällä. Hyötysuhde 80%. Palokaasut 195°C
ja teho 11 kW kun käytetään puuta max 3,8 kg/h. Luukun mitat 945x477 mm.
HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 5700 Eur.
Mustilla teräsosilla +120 Eur.
Mustilla valurautaosilla +500 Eur.
Kiertoilmavaipalla +150 Eur. |
|
Sydämen korkeus 1287 mm + säätöjalat. Leveys 1186 mm. Syvyys 614 mm.
Paino 370 kg. Teho 5-15 kW. Lämmitettävä tila n 300 m3. Hormiliitos
D250 mm päällä. Hyötysuhde 80%. Palokaasut 195°C
ja teho 12 kW kun käytetään puuta max 4 kg/h. Luukun mitat 1095xx477 mm.
HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 6000 Eur.
Mustilla teräsosilla +120 Eur.
Mustilla valurautaosilla +500 Eur.
Kiertoilmavaipalla +150 Eur. |
|
| |
|
|
|
|
|
|
| |
M-Design
Argento 1350 DH
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
Sydämen korkeus 1287 mm + säätöjalat. Leveys 1336 mm. Syvyys 614 mm.
Paino 370 kg. Teho 6-16 kW. Lämmitettävä tila n 325 m3. Hormiliitos
D250 mm päällä. Hyötysuhde 80%. Palokaasut 195°C
ja teho 13 kW kun käytetään puuta max 4,2 kg/h. Luukun mitat 1245x477
mm. HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla. Lasin alareuna on karmivapaa! Vakiona 67 mm asennuskarmi.
Hinta Schamott sisäosilla ovh 6300 Eur.
Mustilla teräsosilla +120 Eur.
Mustilla valurautaosilla +500 Eur.
Kiertoilmavaipalla +150 Eur. |
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
2-lasiset
kulmat ja 3-lasiset |
|
|
|
|
|
| |
M-Design

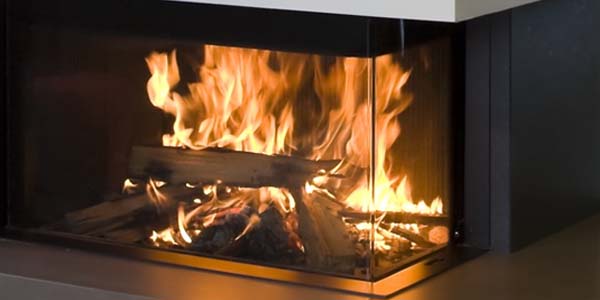

Argento 660 CL/CR
|
|
M-Design

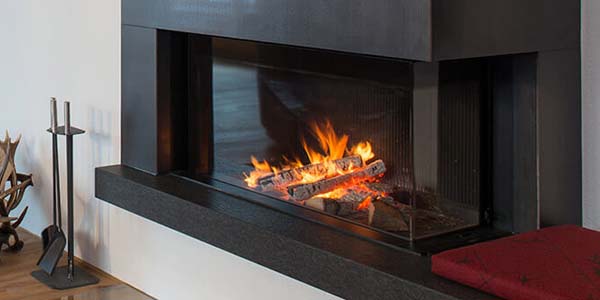

Argento 860 CL/CR
|
|
M-Design
Argento 660 DC
|
|
| |
 |
|
 |
|
 |
|
| |
Sydämen korkeus 1346 mm + säätöjalat. Leveys 762 mm. Syvyys 580 mm.
Paino 250 kg. Teho 5-12 kW. Lämmitettävä tila n 235 m3. Hormiliitos D250
mm
päällä. Hyötysuhde 80%. Palokaasut 203°C
ja teho 10,9 kW kun käytetään puuta max 3 kg/h. Luukun mitat 660/380x520
mm. HUOM! Hissiluukku, jota nostetaan sivusta erillisellä irrallisella
kahvalla, lisäksi 115 mm asennuskarmi vakiona.
Hinta Schamott sisäosilla ovh 5400 Eur.
Mustilla teräsosilla +170 Eur.
Mustilla valurautaosilla +450 Eur.
Kiertoilmavaipalla +150 Eur. |
|
Sydämen korkeus 1364 mm + säätöjalat. Leveys 962 mm. Syvyys 580 mm.
Paino 285 kg. Teho 6-15 kW. Lämmitettävä tila n 300 m3. Hormiliitos D250
mm päällä. Hyötysuhde 80%. Palokaasut 203°C
ja teho 13,7 kW kun käytetään puuta max 3,7 kg/h. Luukun mitat
860/380x520 mm. HUOM! Hissiluukku, jota nostetaan sivusta erillisellä
irrallisella kahvalla, lisäksi 115 mm asennuskarmi vakiona.
Hinta Schamott sisäosilla ovh 5800 Eur.
Mustilla teräsosilla +210 Eur.
Mustilla valurautaosilla +700 Eur.
Kiertoilmavaipalla +150 Eur. |
|
Sydämen korkeus 1346 mm + säätöjalat. Leveys 762 mm. Syvyys 580 mm.
Paino 250 kg. Teho 5-12 kW. Lämmitettävä tila n 235 m3. Hormiliitos D250
mm päällä. Hyötysuhde 80%. Palokaasut 203°C
ja teho 10,7 kW kun käytetään puuta max 2,9 kg/h. Luukun mitat
660/380/380x520 mm. HUOM! Hissiluukku, jota nostetaan sivusta
erillisellä irrallisella kahvalla, lisäksi 115 mm asennuskarmi vakiona.
Hinta Schamott sisäosilla ovh 5800 Eur.
Mustilla teräsosilla +170 Eur.
Mustilla valurautaosilla +420 Eur.
Kiertoilmavaipalla +150 Eur. |
|
| |
|
|
|
|
|
|
| |

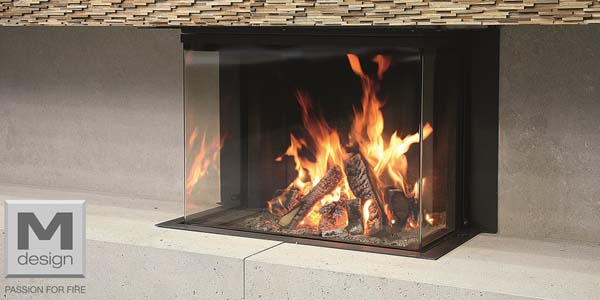

M-Design
Argento 860 DC
|
|

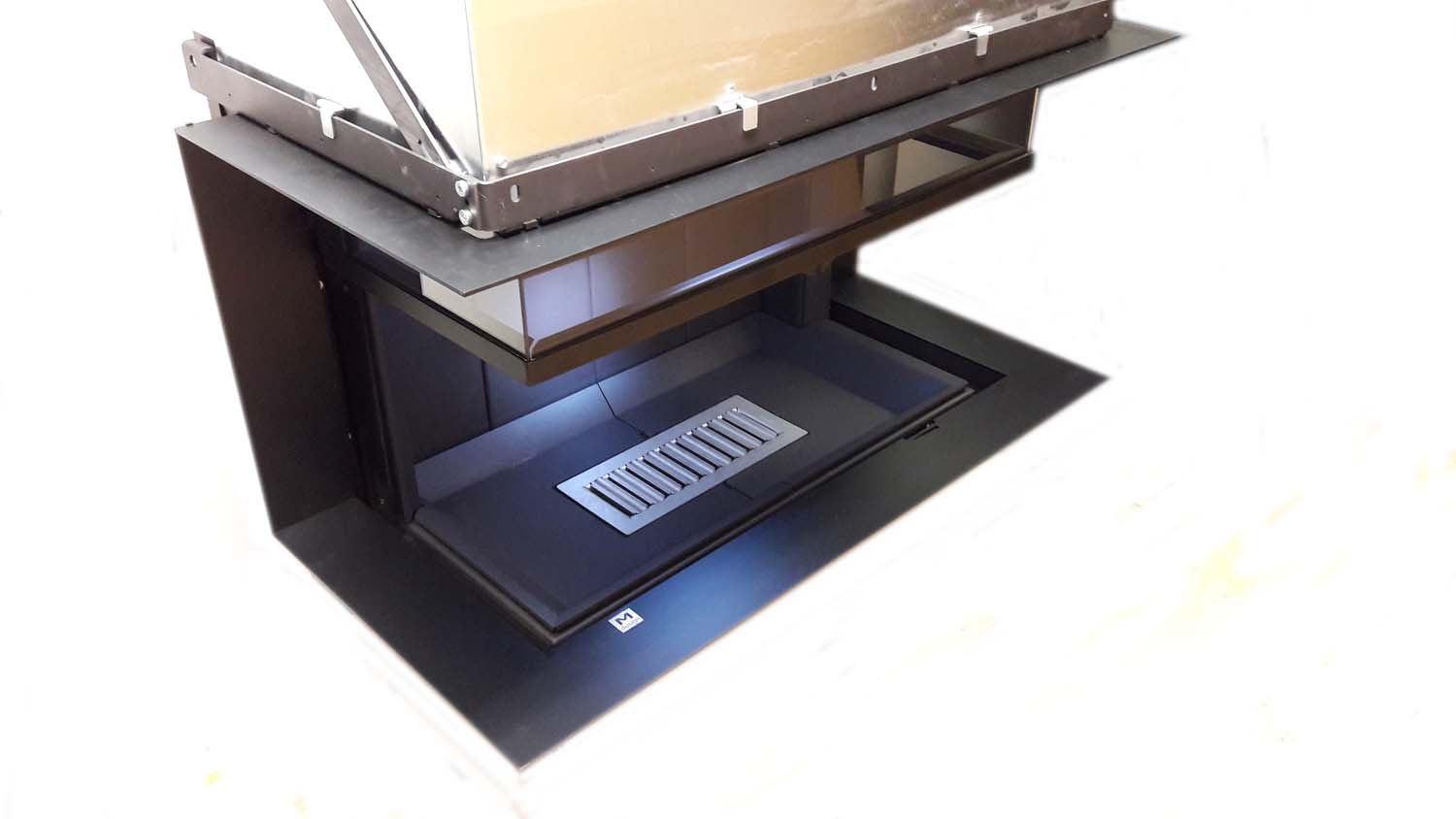

Argento karmi
115
mm + musta sisäosa |
|
|
|
| |
 |
|
 |
|
|
|
| |
Sydämen korkeus 1346 mm + säätöjalat. Leveys 962 mm. Syvyys 580 mm.
Paino 270 kg. Teho 6-14 kW. Lämmitettävä tila n 275 m3. Hormiliitos D250
mm päällä. Hyötysuhde 80%. Palokaasut 203°C
ja teho 13,2 kW kun käytetään puuta max 3,6 kg/h. Luukun mitat
860/380/380x520 mm. HUOM! Hissiluukku, jota nostetaan sivusta
erillisellä irrallisella kahvalla, lisäksi 115 mm asennuskarmi vakiona.

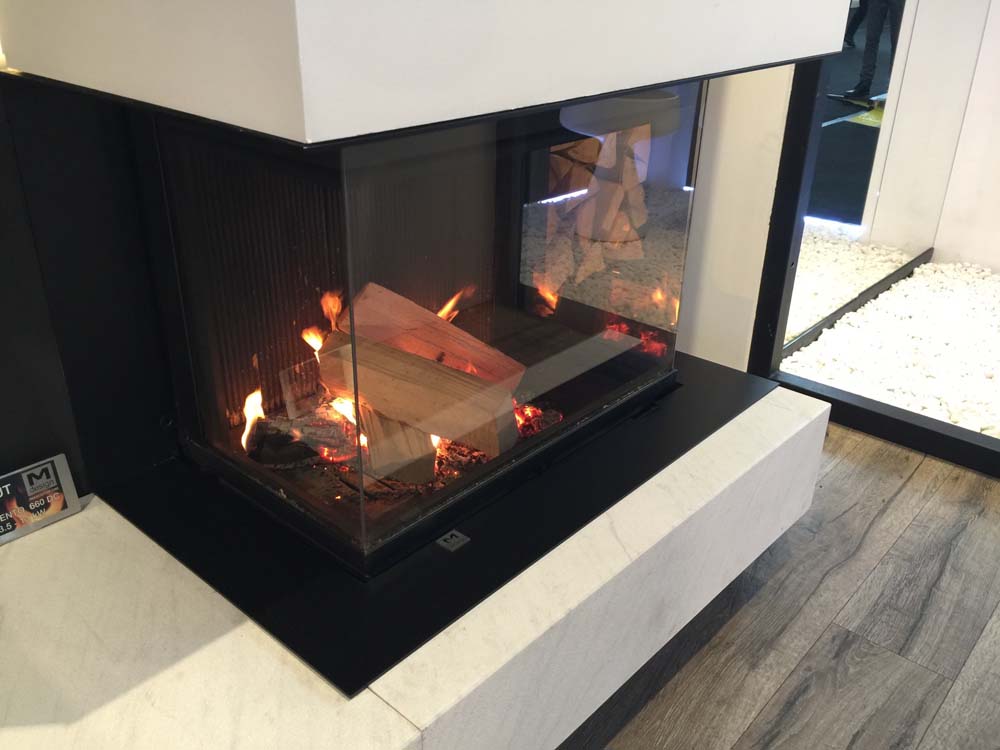

Kuvassa Argento 660DC.
Hinta Schamott sisäosilla ovh 6300 Eur.
Mustilla teräsosilla +210 Eur.
Mustilla valurautaosilla +530 Eur.
Kiertoilmavaipalla +150 Eur. |
|
Argento DC ja CL/CR malleissa luukun alareuna asettuu suljettuna aina asennuskarmin taakse
piiloon = vapaa näkyvyys tulipesään (H, V ja DH malleissa luukun
alareuna on aina karmivapaa, kuten Diamond malleissa). Musta valurautainen tai teräksinen
sisäosa tekee takasta tyylikkään. Musta pesä pysyy aina siistinä, noki
ei pilaa ulkonäköä eikä tulipesä näytä epäsiistiltä. Lisäksi liekit
näkyvät aina paremmin, kun tausta on tumma! Argento mallissa on vakiona
67 tai 115 mm asennus-/viimeistelykarmi. Kuvassa tulipesän takaosa on mustaa
terästä. Takkamaailman liikkeessä on malli esillä tutustumista varten,
tervetuloa!
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
1- ja 2-lasiset tilanjakajat |
|
|
|
|
|
| |
M-Design

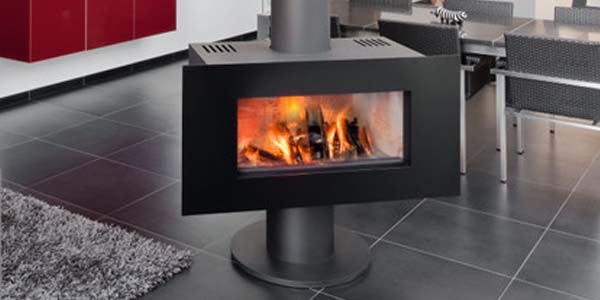

Venus 700/850/1000 HT
|
|
M-Design
Venus 850 DHT
läpitakka |
|
|
|
| |
 |
|
 |
|
|
|
| |
Takan korkeus 887/937/990 mm. Leveys karmeineen 1050/1190/1350 mm.
Syvyys 526 mm. Paino 270/320/390 kg. Teho 8-10/9-11/10-12 kW.
Lämmitettävä tila n 200/220/240 m3. Hormiliitos D180/200/250 mm päällä.
Hyötysuhde 80%. Palokaasut 212°C
ja teho 11 kW kun käytetään puuta max 3,4 kg/h. Turvaetäisyys eteen
palavaan 1000 mm, sivulle ja taakse 600 mm. HUOM! Tuote on kääntyvä.
Hinta ovh 5200/5500/6000 Eur. |
|
Takan korkeus 942 mm. Leveys karmeineen 1190 mm. Syvyys 610 mm. Paino
320 kg. Teho 9-11 kW. Lämmitettävä tila n 220 m3. Hormiliitos 200 mm
päällä. Hyötysuhde 80%. Palokaasut 212°C
ja teho 11 kW kun käytetään puuta max 3,4 kg/h. Turvaetäisyys eteen ja
taakse palavaan 1000 mm, sivulle 600 mm. HUOM! Tuote on vakiona kääntyvä.
Hinta ovh 6600 Eur.
M-Design Venus 850 DHT |
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
DIAMOND sarja vaativalle asiakkaalle |
|
|
|
|
|
| |

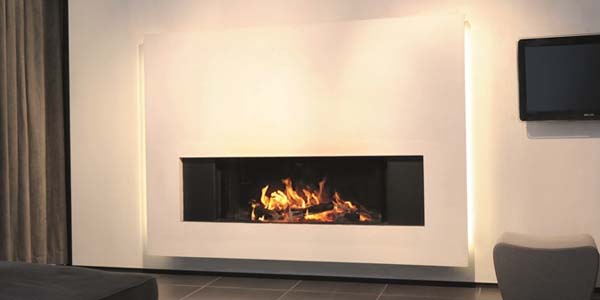

Horizontal mallisto
|
|

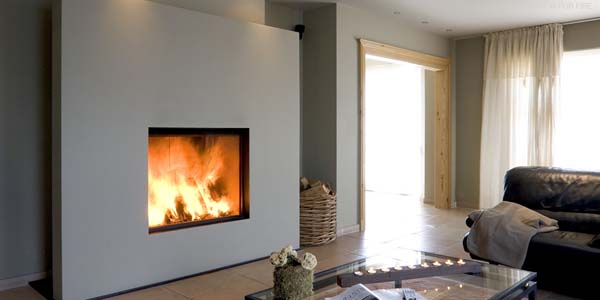

Vertical mallisto
|
|

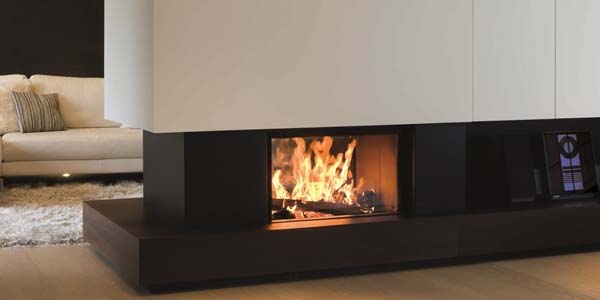

Two-Facing mallisto
|
|
| |
 |
|
 |
|
 |
|
|
Diamond Collection! Luukun alareuna on karmivapaa. 1-lasinen hissiluukku
on varustettu kipinäsuojalla. Paloiman hienosäätö = puuta kuluu vähemmän
ja hyötysuhde paranee. Asennuskarmi vakio tai lisävaruste,
mallikohtaista. |
|
Uusi patentoitu polttojärjestelmä takaa, että jokainen halko palaa
pidempään ja hyötysuhde on >80%. Koska puu palaa puhtaammin ja sitä
kuluu vähemmän, niin tuote savuttaa vähemmän ja on
ympäristöystävällisempi. |
|
Paloilman hinosäätö tekee DIAMOND mallistosta ainutlaatuisen. Puun
sytyttäminen ja poltto sujuu vaivattomasti. Puhdas poltto ja
auntomaattinen puhdistusjärjestelmä tekee tuotteesta
huoltoystävällisemmän. |
|
|
|
|
|
|
|
|
| |

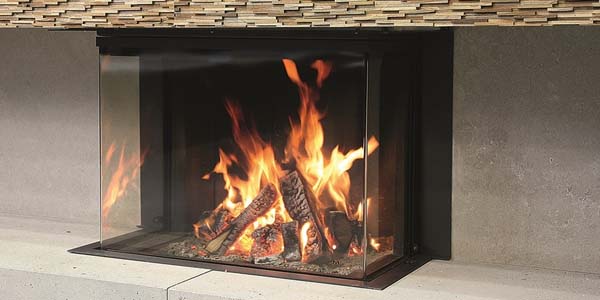

Double Corner mallisto
|
|
Corner mallisto
|
|

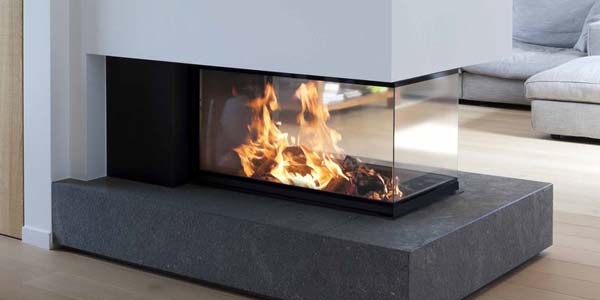

Room Divider mallisto
|
|
| |
 |
|
 |
|
 |
|
| |
Diamond collection tuotteissa luukun alareuna
on karmivapaa, luukunottamatta "Room Divider" mallistoa. Tämä takaa aina
vapaan näkyvyyden tulipesään, vaikkakin takkaa poltettaisiin avotakkana,
eli hissiluukku auki asennossa! |
|
Diamond collection tuotteissa on mahdollista valita sisäosat 4:stä eri
vaihtoehdosta: Iron (tumma teräs), Chamot (vaalea kivi), Cast Iron fine
(tumma valurauta) tai Cast iron large (tumma valurauta). Lisäksi tuote
voidaan toimittaa SWIPE järjestelmällä. |
|
SWIPE järjestelmällä sis: keskusyksikön, moottorin joka nostaa luukkua
ja kipinäsuojaa sekä säätää ilmansyöttöä pesään, lämpötila-anturin,
hormiliitoksen paineanturin, LED kaapelin ja virtayksikön kaapeleineen. |
|
| |
|
|
|
|
|
|
| |

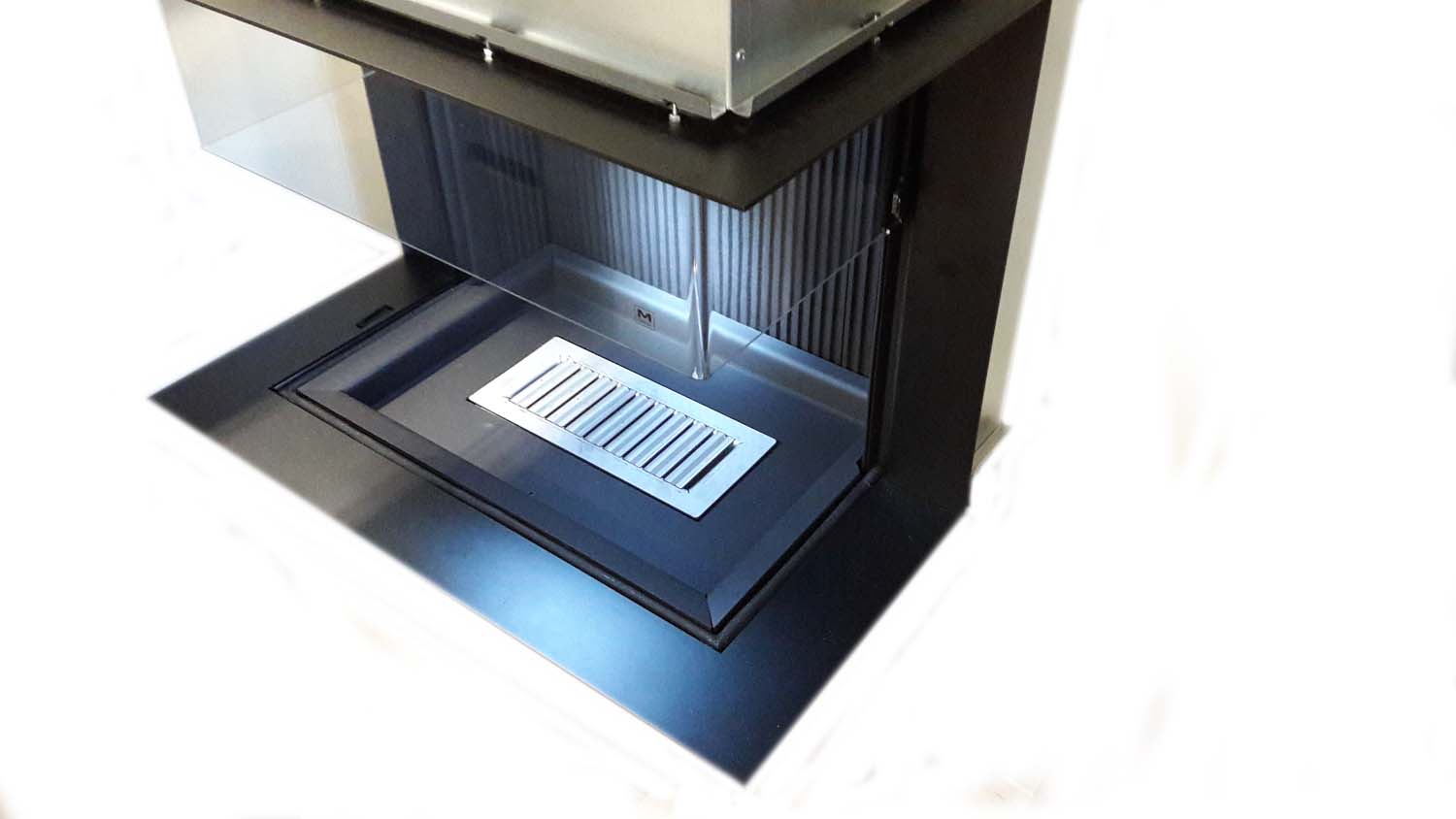

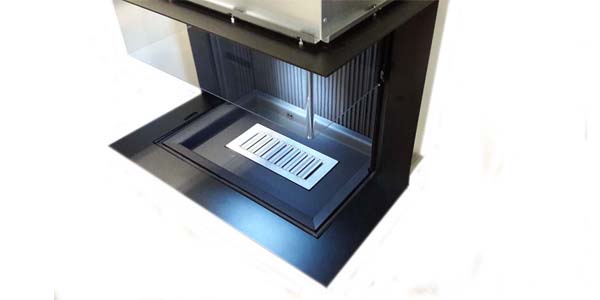

Diamond karmi
100
mm + musta sisäosa |
|
|
|
|
|
| |
 |
|
|
|
|
|
| |
Diamond luukun alareuna on karmivapaa. Kun
takkaa poltetaan avotakkana, niin näkyvyys tulipesään on paras
mahdollinen = ei häiritsevää karmia edessä. Musta valurautainen tai
teräksinen sisäosa tekee takasta tyylikkään. Musta pesä pysyy aina
siistinä, noki ei pilaa ulkonäköä eikä tulipesä näytä epäsiistiltä.
Lisäksi liekit näkyvät aina paremmin, kun tausta on tumma! Asennuskarmi
vakiona CL/CR/DC ja RD malleissa. Kuvassa tulipesän
takaosa on mustaa valurautaa. Takkamaailman liikkeessä on malli esillä
tutustumista varten, tervetuloa! |
|
|
|
|
|
| |
|
|
|
|
|
|
